透明聚丙烯优异的透明性和表面光泽度可与典型的透明材料，如聚碳酸酯、聚酯（PET）、聚苯乙烯等相媲美，因而可广泛应用于家庭用品和包装领域。但透明聚丙烯的耐热性能较差，较难适用于透明性要求高且在高温下使用或消毒的器具，如医用注射器、微波炉炊具、婴儿奶瓶、一次性快餐用具等。在透明聚丙烯材料中加入滑石粉，可提高聚丙烯的耐热性能，但材料的透明度会大幅度降低，而高透滑石粉对材料的透明度影响会大大降低，还能提高材料的耐热性。

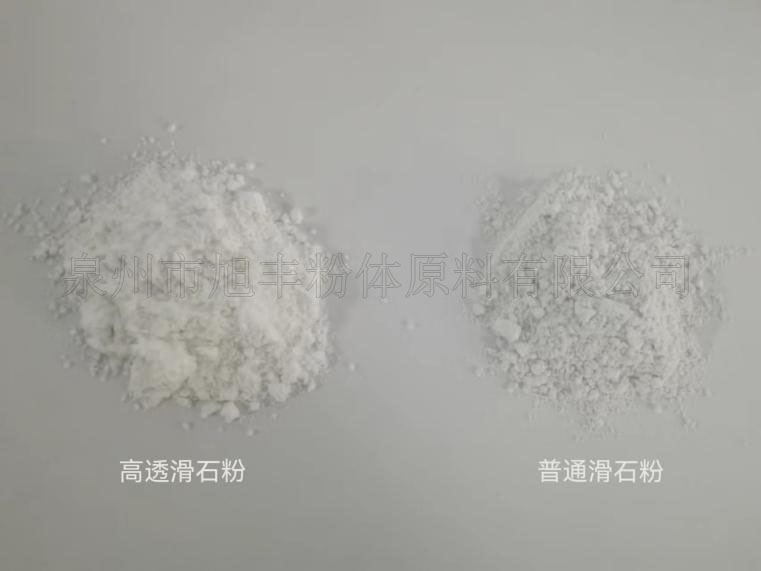

实验过程：

     将不同含量的高透滑石粉与无规共聚聚丙烯共混挤出制备样料，再经过注塑制样，分别得到滑石粉含量为1%、2%、3%、4%、5%、8%和10%的样品，测试其拉伸强度、弯曲模量、冲击强度、热变形温度和透过率等性能。

结果分析：

1、拉伸强度

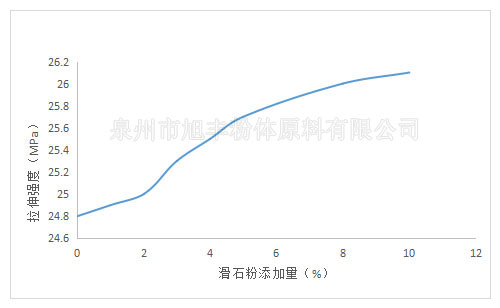

图1 滑石粉含量对PP拉伸强度的影响

     从图中可以看出，随着高透滑石粉含量的增加，聚丙烯塑料的拉伸强度逐渐增大，这说明加入高透滑石粉可提高聚丙烯材料的拉伸强度。

2、 弯曲模量

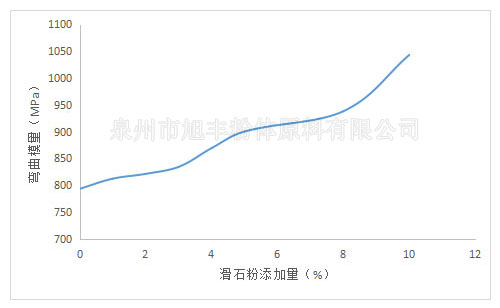

图2 滑石粉含量对PP弯曲模量的影响

     从图中可以看出，当滑石粉的添加量≤3%时，聚丙烯材料的弯曲模量增加较缓慢，添加量＞3%后，随着滑石粉含量的增加，聚丙烯塑料的弯曲模量提高幅度变大。

3、 冲击强度

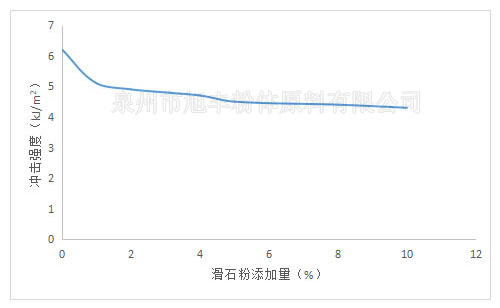

图3 滑石粉含量对PP冲击强度的影响

     从图中可以看出，滑石粉添加量为1%时，冲击强度有个阶梯式的下降，之后随着滑石粉含量的增加，聚丙烯材料的冲击强度下降缓慢，当添加量为5%时，聚丙烯材料的冲击强度基本不变化。

4、热变形温度

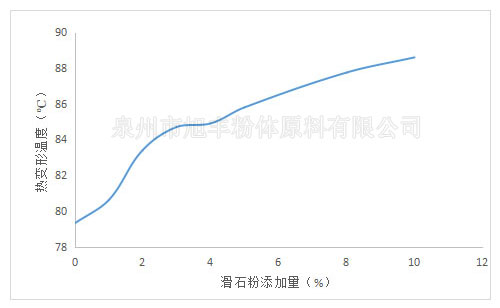

图4 滑石粉含量对PP热变形温度的影响

     从图中可以看出，滑石粉对塑料材料热变形温度的影响较为明显，可以有效的提高各种塑料的热变形温度，从而增加塑料的耐热性。

5、透光率

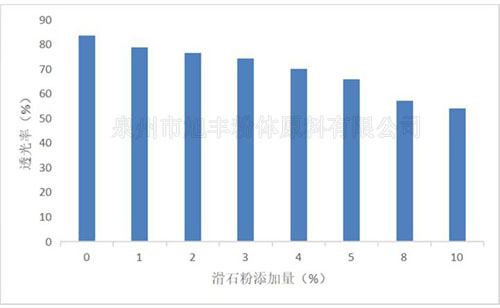

从图中可以看出，随着滑石粉含量的增加，透明聚丙烯的材料的透光率会逐渐的下降，但下降的幅度不大，当添加量为10%时，聚丙烯材料的透光率还能达到54%，具有一定的透明度。

     高透滑石粉可以提高透明聚丙烯材料的拉伸强度、弯曲模量和耐热性，同时对聚丙烯材料的冲击强度和透光率下降幅度较低，用在透明性要求高且在高温下使用的领域具有一定的优势。
