滑石粉填充改性聚丙烯在汽车用材料以及家用电器行业的应用十分广泛，尤其是黑色系滑石粉填充改性PP在目前车用内外饰改性材料中占有很大的比重。而黑色改性PP产品一般采用添加炭黑或者黑色母粒的方法进行配色，容易受填料体系与填充量的影响，且成本较高和污染生产环境。而灰滑石由于本身具有一定的黑度值，使用灰滑石填充改性PP时，可以降低炭黑或者黑色母粒的使用量，降低成本。

     滑石粉在改性PP中的增强与增益效果，会随粉体的粒径大小不同而产生差异，本文采用三款不同目数的灰滑石粉改性PP的效果，为车用内外饰改性材料中如何选用灰滑石粉提供了技术支持。

     将三款不同目数的灰滑石粉按20%含量与高抗冲共聚聚丙烯共混挤出制备样料，再经过注塑制样，分别得到3款不同目数灰滑石粉的样品，测试其收缩率、弯曲强度、弯曲模量、冲击强度、热变形温度和色差值等性能。

1、拉伸强度

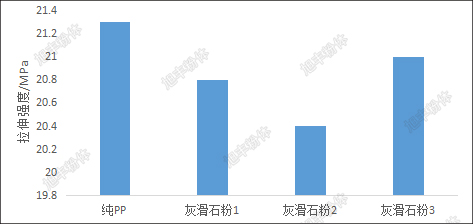

图2 不同目数的灰滑石粉对PP拉伸强度的影响

     从图2可以看出，添加灰滑石粉后，与纯PP相比，复合材料的的拉伸强度均有小幅度的下降，但变化不大。

2、弯曲性能

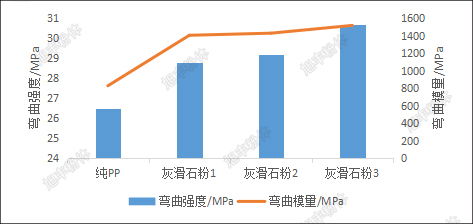

图3 不同目数的灰滑石粉对PP弯曲性能的影响

     从图3可以看出，添加灰滑石粉后，与纯PP相比，而复合材料的弯曲强度和弯曲模量均得到了提高，且粉体的粒径越细，复合材料的弯曲强度和弯曲模量提高的幅度越大。

3、冲击强度

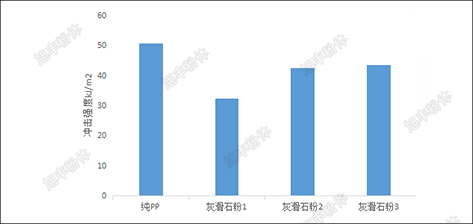

图4 不同目数的灰滑石粉对PP冲击强度的影响

     从图4可以看出，灰滑石粉会降低复合材料的冲击性能，但粉体越细，其悬臂梁冲击强度下降的幅度会越小，灰滑石粉3＞灰滑石粉2＞灰滑石粉1。

4、收缩率

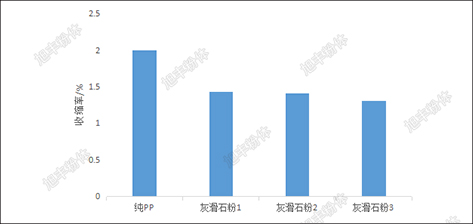

图5 不同目数的灰滑石粉对PP收缩率的影响

     从图5可以看出，灰滑石粉还可以降低复合材料的收缩率，提高材料的尺寸稳定性。

5、色差值

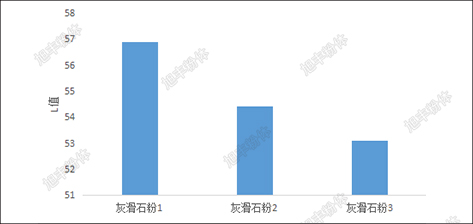

图6不同目数的灰滑石粉对PP色差值的影响

     从图6可以看出，灰滑石粉3填充改性PP材料的黑度值最高（L值最低），而灰滑石粉3填充改性PP材料的黑度值最低（L值最高），这说明灰滑石粉3在PP材料中具有较好的分散性，使得材料的黑度更高。

    （1）灰滑石粉粒径的大小影响填充复合体系的力学性能，灰滑石粉粒径越小，改性复合体系的弯曲强度、弯曲模量、缺口冲击强度越高，尺寸稳定性也越好，而对拉伸强度影响不明显；

    （2）灰滑石粉3在PP材料中具有较好的分散性，使得材料的黑度最高。

    （3）在对灰滑石粉选型时，应根据材料的实际应用需求，综合考虑颜色、物性等因素选择不同类型和粒径的滑石粉填充体系。

     更多应用信息或索取样品请扫描以下微信号或直接来电交流，旭丰粉体竭诚为您服务！
