EVA是一款常用的热塑性弹性体材料，目前广泛用于鞋材行业，如：EVA一次鞋底、EVA二次中底、EVA拖鞋等，主要配方由EVA树脂+填料+架桥剂+氧化锌+发泡剂+功能助剂（抗氧剂、耐磨剂等）组成，填料是鞋材体系中不可或缺的组成部分。

      EVA鞋材中，常用的无机填料为滑石粉、碳酸钙、硫酸钡等，而其中以滑石粉用量最大。滑石粉对于EVA鞋材的性能影响也大不相同，主要受滑石粉目数、二氧化硅含量影响。

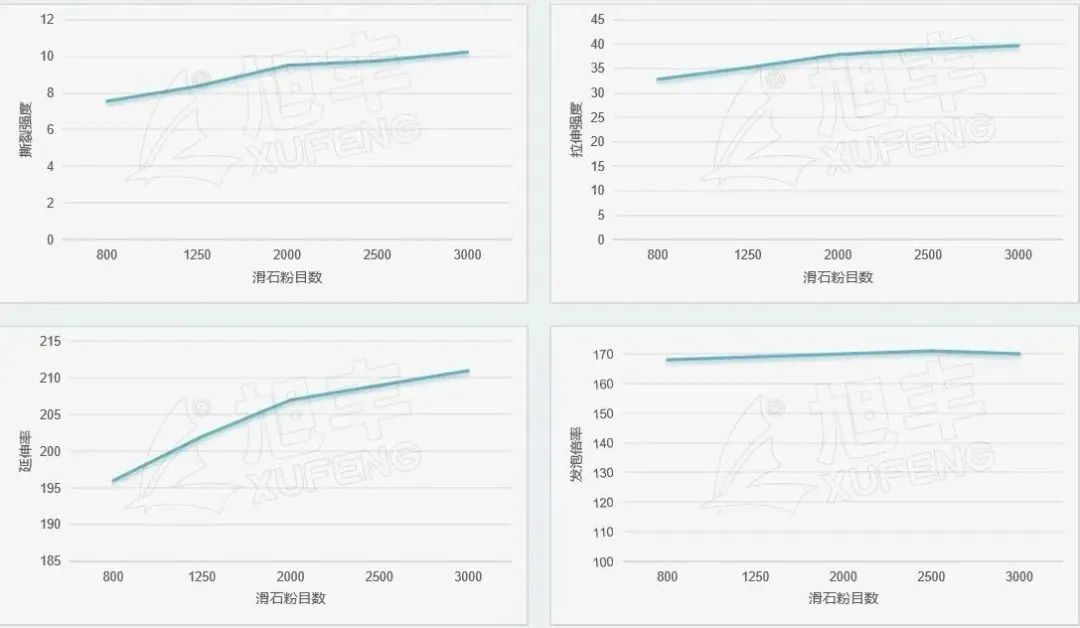

图1.滑石粉不同目数对EVA鞋材的性能影响

      随着滑石粉目数的提升，可有效的提高EVA成品的拉伸强度、撕裂强度以及延伸率，随着滑石粉目数的提高，成品的力学性能也随之提高，在800目-2000目区间，随着滑石粉目数的增大，对于EVA成品的拉伸强度及撕裂强度提升趋势较大，在2000目以后，提升幅度减缓。而不同目数的滑石粉对于EVA鞋材的发泡倍率没有影响。

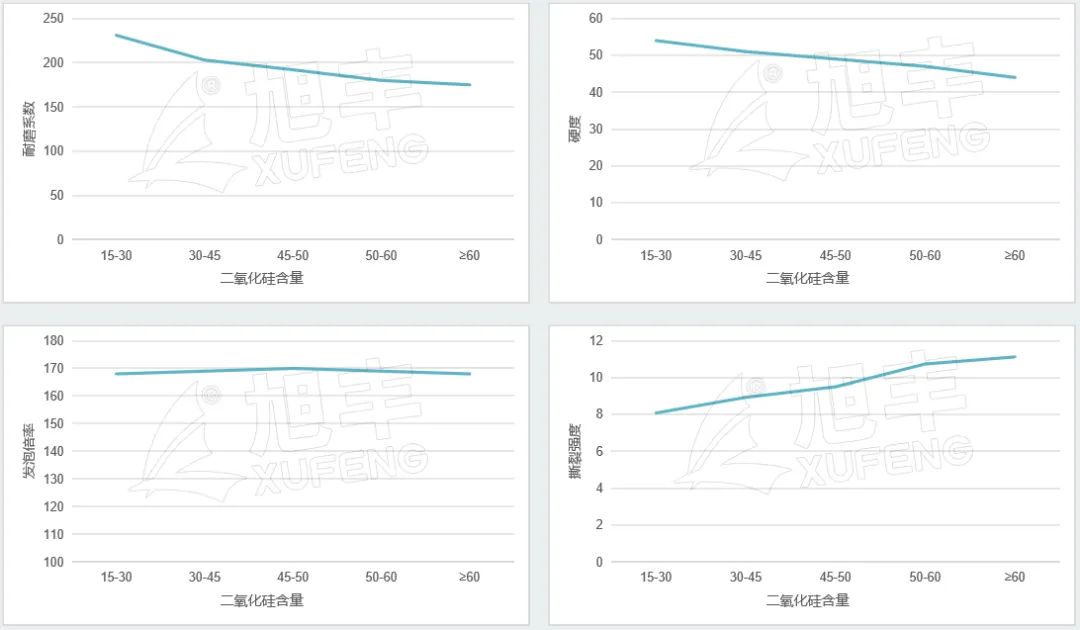

图2.不同二氧化硅含量对EVA材料性能影响

      由于滑石粉具有较好的片状结构，因此其填充后，EVA鞋材具有较好的耐磨性和撕裂强度，而二氧化硅含量越高的滑石粉，其耐磨性和撕裂强度便越高（耐磨系数越低，耐磨性越好）；二氧化硅含量对于EVA鞋材的整体发泡倍率没有明显的差异，且硅含量较高的滑石粉整体填充后硬度较低，提供较好的弹性。

·结论·

      1、滑石粉的种类对于EVA鞋材的发泡倍率没有影响，因此更换滑石粉时不用调整配方体系中发泡剂的用量；

      2、二氧化硅含量较高的滑石粉，具有较好的耐磨性，适用于鞋底、拖鞋等制品；

      3、滑石粉的粒径影响其强度，但2000目后，提升幅度较小，且较难分散，因此综合成本及分散性考虑，选择1250-2000目滑石粉最佳。
