上一篇文章介绍了有关改性粉的直接评价方法，本文主要介绍几个间接法的评价方法。

间接法是通过测定表面改性后粉体在确定的应用领域中的应用性能，如填充高聚物基复合材料的力学性能、电性能，涂料和涂层材料的光、电、热、化学性能等来表征粉体表面改性效果和表面改性产品的质量。

由于粉体表面改性的目的性或专业性很强，因此，间接法对于粉体表面改性效果的评价更为重要。

01、溶液体系中的分散稳定性

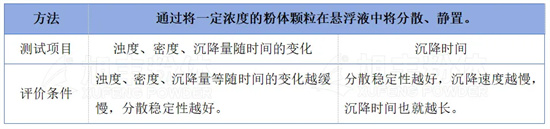

无机粉体表面改性的目的之一是提高在体系中的分散稳定性。因此，测定表面改性后粉体在相应分散介质或分散相中的分散稳定性可以表征和评价粉体表面改性的效果。

这种表征方法特别适用于涂料中应用的填料和颜料的表面改性效果的评价，无机填料和颜料在相应分散相中的分散稳定性对涂料的性能有重要影响。

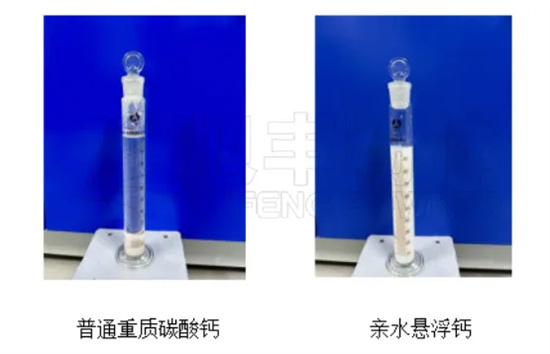

以下为两款碳酸钙在水中24h沉降测试图。

02、力学性能

经过表面改性处理后的无机粉体表面均匀地包覆与树脂性能相近的亲油性助剂，在与树脂共混过程中，可改善不同物料界面相容性，提高产品的性能。复合材料制品的氧指数、冲击强度、挠曲强度、拉伸强度、伸长率、热变形温度、硬度及熔体流变性等参数也是可以表征和评价粉体表面改性的效果。

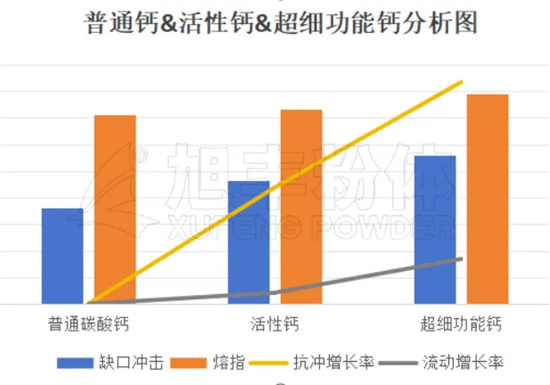

以下为经过改性后超细功能碳酸钙与普通碳酸钙和活性钙的力学性能差异性，超细功能碳酸钙在抗冲性能与流动性方面相比普通碳酸钙有明显优势。在满足性能的前提下，可减少配方体系中POE添加量，降低配方综合成本。

03、涂料触变性

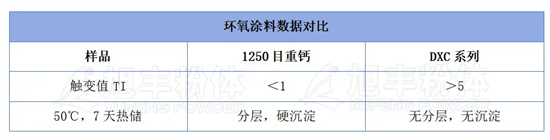

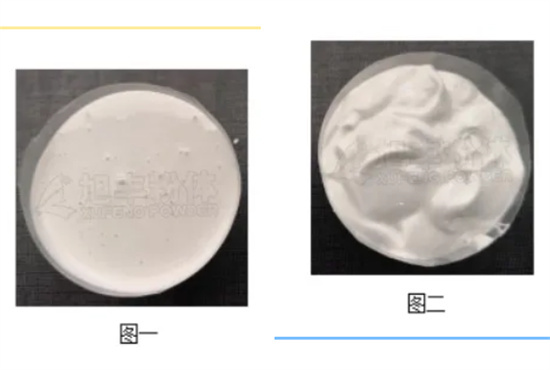

由于（搅拌或摇动）其粘度即降低的流动性质，称为触变性。可以通过粉体表面改性提高涂料体系的触变值。由于有触变特性，当涂刷较厚时不会出现流挂现象，同时有储存稳定性好等优点。（以下为改性前后的数据对比，图一为1250目重钙，图二为DXC系列改性粉体）
